KURALONTM the better solution for concrete

Eigenschappen van KURALONTM

1. Chemische Structuur

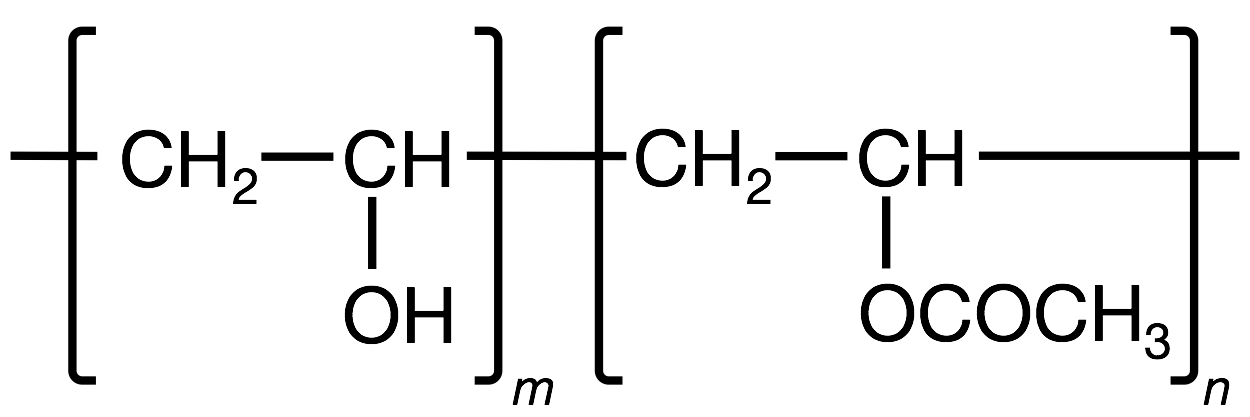

Chemical Structure of Kuralon

2. Characteristieke eigenschappen

Hoge taaiheid, hoge E-modulus, lage rek, lichtgewicht, uitstekend chemicalien- en alkalibestendig, uitstekende hechting aan de cement matrix

3. Meer dan 20 jaar ervaring met duurzaamheidstesten in buitenklimaat

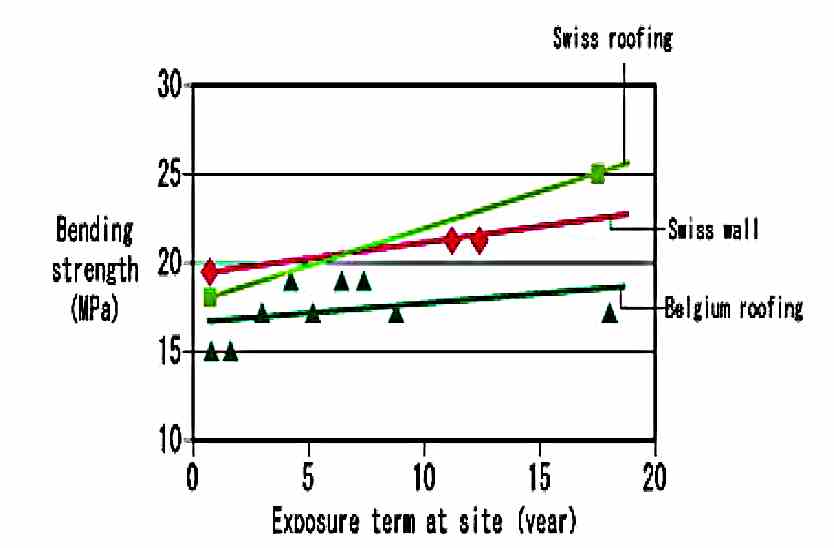

Long Term Durability

Prestaties van KURALONTM

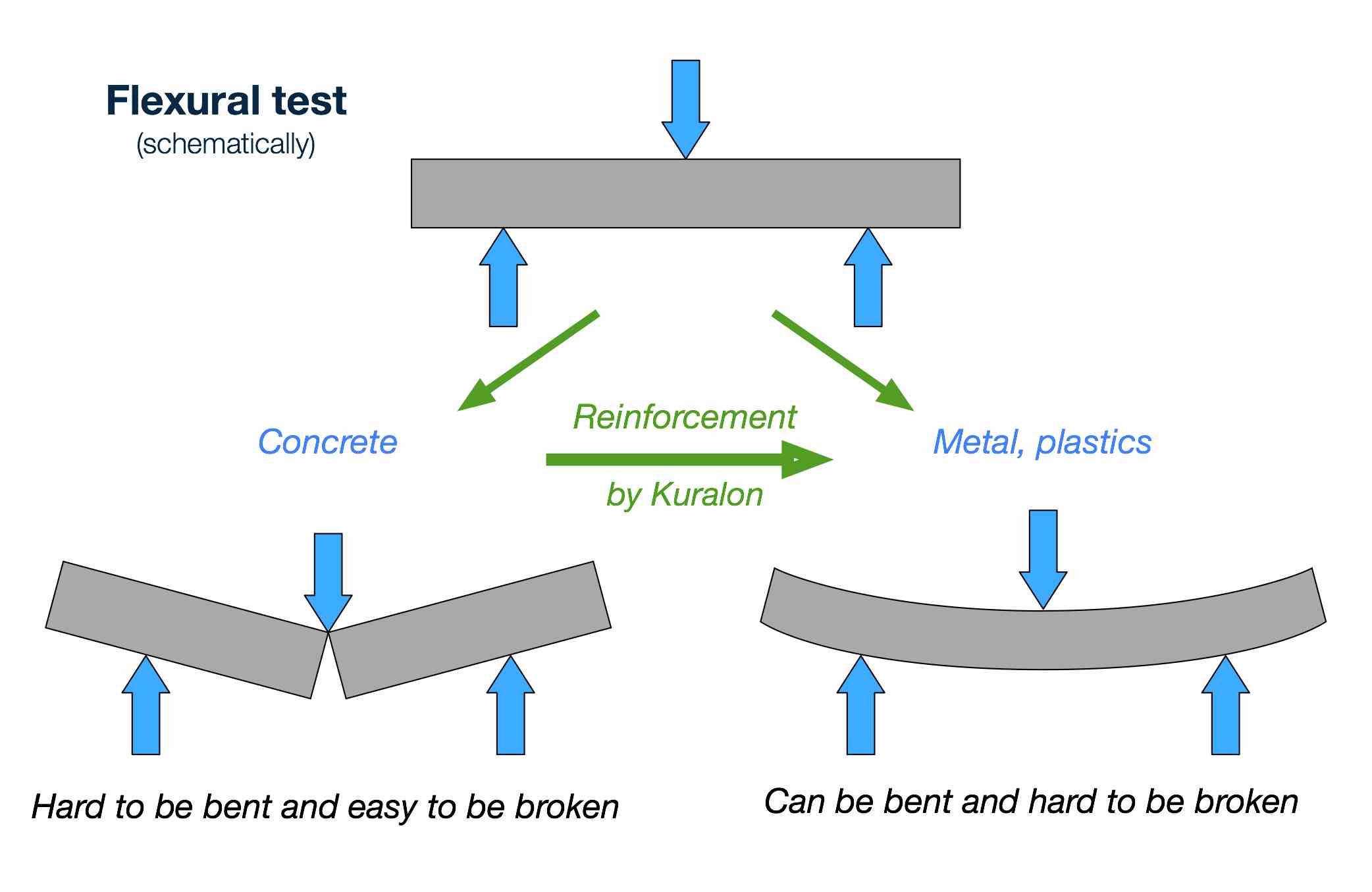

1. Verbetering van de ductiliteit

KURALONTM hecht uitstekend aan de betonmatrix worden en kan een brug vormen tussen de binnenoppervlakken van scheuren. KURALONTM voorkomt dat scheuren breder worden waardoor betonnen elementen meer gebogen kunnen worden zonder te breken.

2. Treksterkte en buigtreksterkte

PVA-vezels kunnen de spanning bij het initiële scheuren bij trek- en/of buigbelasting niet verbeteren. Echter, na het initiëel optreden van (microscopische) scheuren, vangen ze de spanning op in plaats van de cementmatrix. KuralonTM kan de vervormingscapaciteit van beton verbeteren en vooral de buigspanning verhogen.

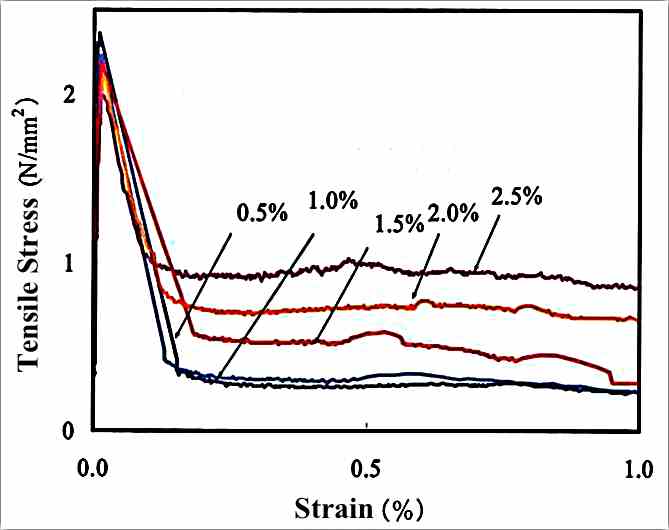

Graph 1. Tensile strength

Grafiek 1. Treksterkte

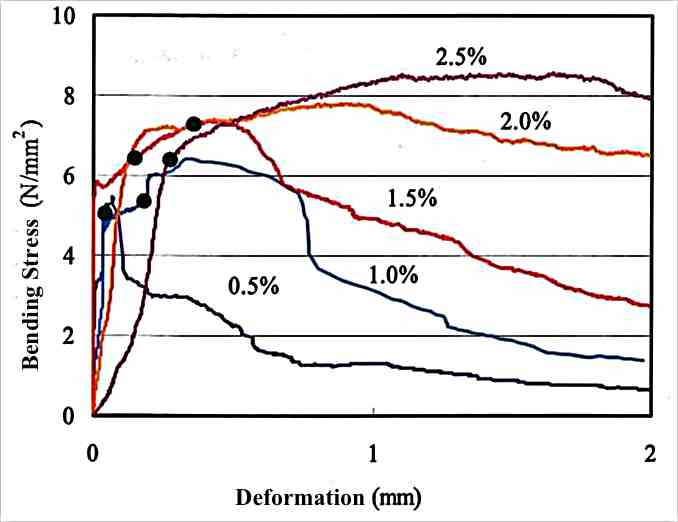

Graph 2. Flexural strength

Grafiek 2. Buigtreksterkte

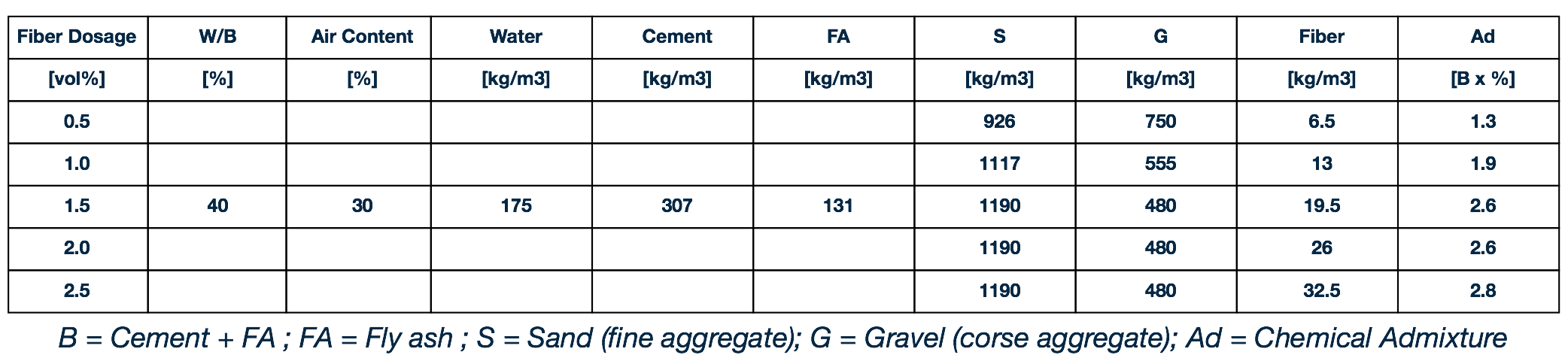

Tabel 1. Mix design

Table 1. Mix design

3. Scheurbeheersing (Cracking Control)

In de studie van Kuraray vermindert KURALONTM (RSC15x8) 0,6 kg / m3 50% van de krimpscheurbreedte zoals wordt getoond in figuur 1.
KURALONTM verdeelt een grote scheur tot meerdere kleine scheurtjes; de waterdichtheid en buigsterkte van beton / mortel blijft bewaard. ECC (Engineered Cementitious Composites) laat dit effect in figuur 3 zien.

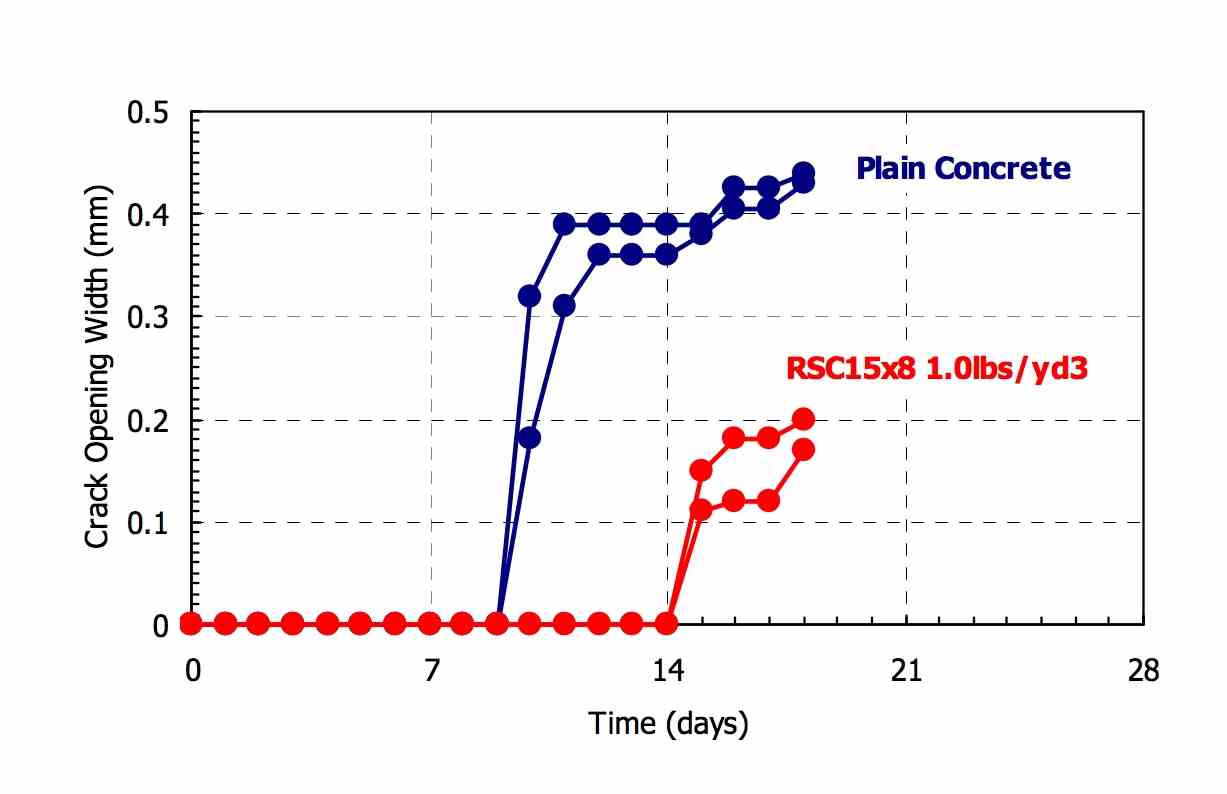

Fig. 1. Crack opening in 20 ℃, 60% R.H. condition

Fig. 1. Scheurbreedte in 20 ℃, 60% R.H. condition

W/C S/a Water Cement Sand Gravel SP
0.55 0.50 220 400 807 807 0.30

Tabel 1. Mix design: kg/m3
(Maximum Gravel Size =10mm)

Density
[kg/m3]
Slump
[cm]
Air content
[%]
Plain Concrete 2.285 19.0 4.8
RSC15x8 0.6kg/m3 (1.0lbs/yd3) 2.280 18.0 5.0

Table 2. Fresh properties of concrete

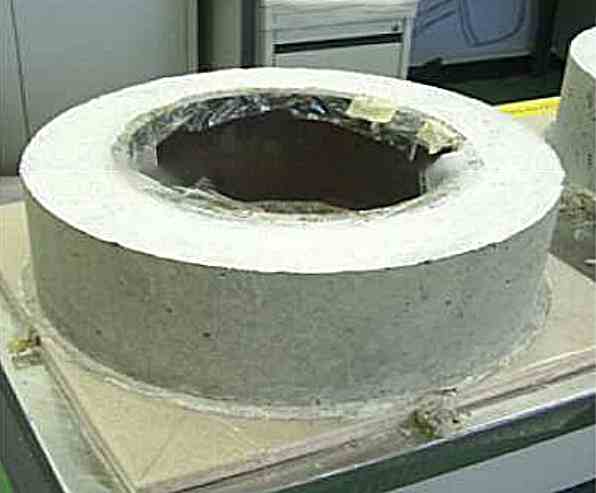

Fig. 2. Ring test specimen

Fig. 2. Ring test specimen

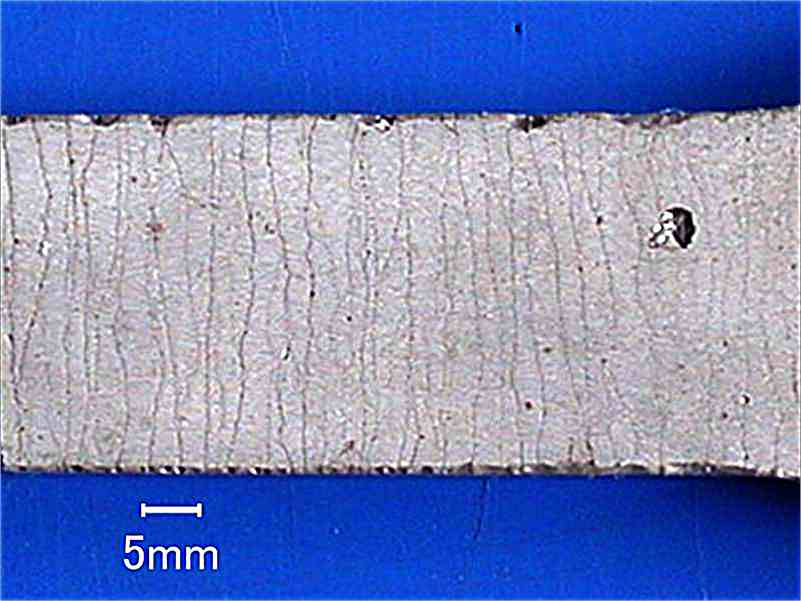

Fig. 3. Multiple micro crack

Fig. 3. Multiple micro crack

Handling

Hoe KURALONTM te mengen in beton: voorbeeld van RF4000x30 in beton

1. Mengen op de centrale

  1. Maximum rotatiesnelheid van de truckmixer.
  2. Instrooien RF4000x30 in het mengsel, tempo 10kg/minuut.
  3. Na toevoeging van alle RF4000x30, 1 minuut namengen op maximum rotatiesnelheid.

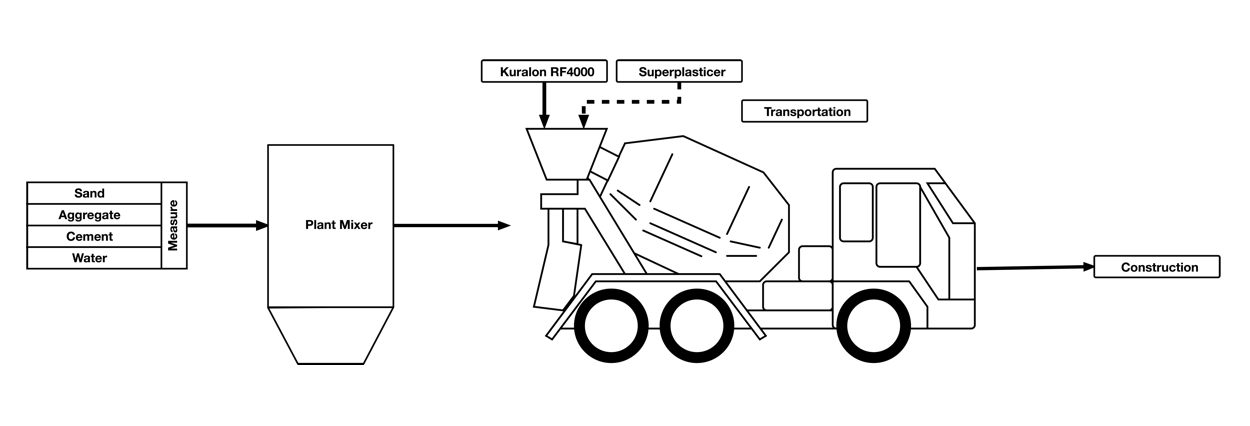

1. Mixing at site

2. Mengen op de bouwplaats

  1. Maximum rotatiesnelheid truckmixer
  2. Strooi RF4000x30 in het mengsel, 10kg/minuut.
  3. Na toevoeging van alle RF4000x30, 1 minuuut namengen op maximum rotatiesnelheid.
  4. Altijd het betonmengsel eerst compleet mengen. Nooit vezels samen met zand, aggregaat, cement of water toevoegen.

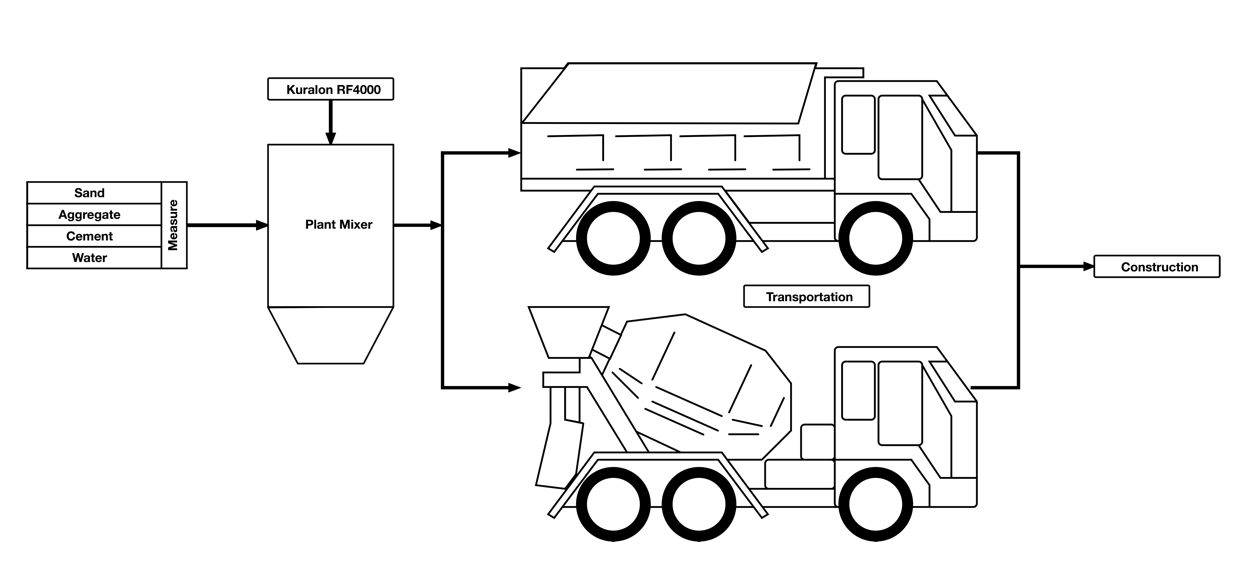

2. Mixing at plant
